モーター

テストを開始するには [テスト開始] ボタンを押してください。

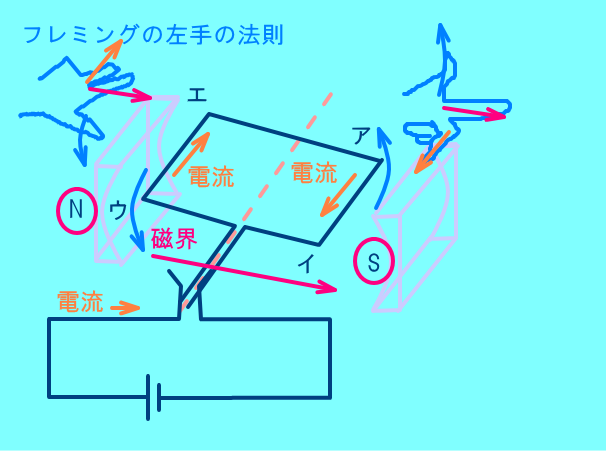

磁界の向きは S N から S N なので

図では 左 右 向きになる．

電流の向きは電池から来た電流が ア イ から ア イ に流れて，

ウ エ から ウ エ に流れる．

フレミングの左手の法則では，

電流が 親 人差し 中 薬 小 指の向き，

磁界が 親 人差し 中 薬 小 指の向き，

力が 親 人差し 中 薬 小 指の向きになる．

すると親指は導線アイでは 上 下 向きになり

導線ウエでは 上 下 向きになる．

結果として１本巻きのコイルは 時計 反時計 回りに回る．

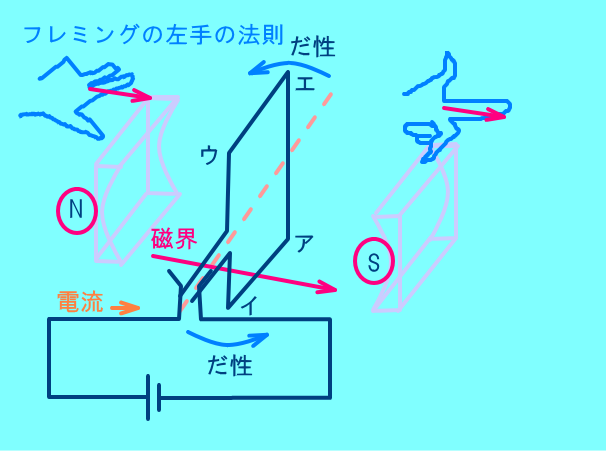

この状態では整流子が電池の回路と接触がなく，

アイでもウエでも電流は流れ る ない ．

よって電流と磁界による力は起こらないが，

ぎ だ ど 性で回る．

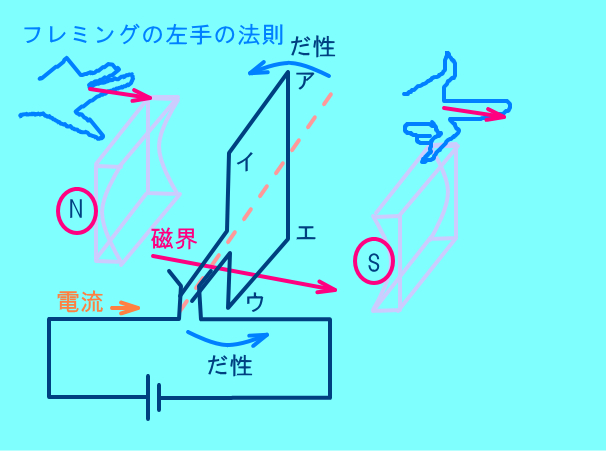

今度はウエが図の 左 右 側に来て

アイが図の 左 右 側に来る．

整流子のおかげで，

ウエは ウ エ から ウ エ に電流が流れ，

アイは ア イ から ア イ に電流が流れる．

磁界の向きは変わらず 左 右 向きなので

フレミングの左手の法則を使うと

力はウエで 上 下 向き，アイで 上 下 向きとなる．

結果として 時計 反時計 回りに回り続ける．

この状態でも整流子が電池の回路と接触が あり なく ，

ウエでもアイでも電流は流れ る ない ．

よって電流と磁界による力は起こ る らない が，

だ性で 回る 回らない ．
